Sezionatori CSP
Sezionatori in Corrente Continua per impianti fotovoltaici

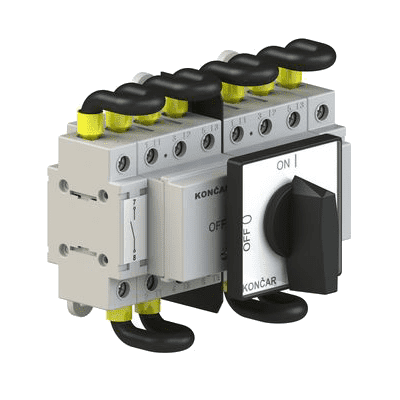

Sezionatori CSP Corrente Continua
Serie CSP per sistemi fotovoltaici fino a 1000 V e correnti fino a 80 A.
Caratteristiche Generali
- Design compatto
- Possibilità di montaggio di contatti ausiliari
- Progettati per essere collocati tra le cellule fotovoltaiche e l’inverter
Caratteristiche Tecniche
Conformità agli Standard
Approvazioni
Tipi
Dati tecnici
Tensione Ue 220V
| Corrente Ie (A.) DC21B | Tipo di Sezionatore | Numero di poli |
|---|---|---|
| 40 | CSP40-21 | 3 |
| 50 | CSP80-21 | 3 |
| 80 | CSP80-31 o CSP80-22 | 4 |
Tensione Ue 450V
| Corrente Ie (A.) DC21B | Tipo di Sezionatore | Numero di poli |
|---|---|---|
| 7 | CSP40-11 | 2 |
| 16 | CSP40-21 | 3 |
| 30 | CSP40-31 o CSP40-22 | 4 |
| 40 | CSP40-33 | 6 |
| 40 | CSP40-44 | 8 |
| 63 | CSP80-31 o CSP80-22 | 4 |
| 80 | CSP80-33 | 6 |
| 80 | CSP80-44 | 8 |
Tensione Ue 500V
| Corrente Ie (A.) DC21B | Tipo di Sezionatore | Numero di poli |
|---|---|---|
| 16 | CSP40-21 | 3 |
| 30 | CSP40-31 o CSP40-22 | 4 |
| 35 | CSP80-31 o CSP80-22 | 4 |
| 35 | CSP80-33 | 6 |
| 50 | CSP80-33 | 6 |
| 80 | CSP80-44 o CSP80-53 | 8 |
Tensione Ue 600V
| Corrente Ie (A.) DC21B | Tipo di Sezionatore | Numero di poli |
|---|---|---|
| 12 | CSP40-21 | 3 |
| 18 | CSP40-31 o CSP40-22 | 4 |
| 45 | CSP80-33 | 6 |
| 65 | CSP80-53 o CSP80-44 | 8 |
Tensione Ue 750V
| Corrente Ie (A.) DC21B | Tipo di Sezionatore | Numero di poli |
|---|---|---|
| 8 | CSP40-21 | 3 |
| 12 | CSP40-31 o CSP40-22 | 4 |
| 35 | CSP80-33 | 6 |
| 45 | CSP80-33 | 6 |
| 50 | CSP80-44 o CSP80-53 | 8 |
Tensione Ue 1000V
| Corrente Ie (A.) DC21B | Tipo di Sezionatore | Numero di poli |
|---|---|---|
| 16 | CSP40-33 | 6 |
| 20 | CSP40-44 o CSP40-53 | 8 |
| 20 | CSP80-33 | 6 |
| 30 | CSP80-44 o CSP80-53 | 8 |

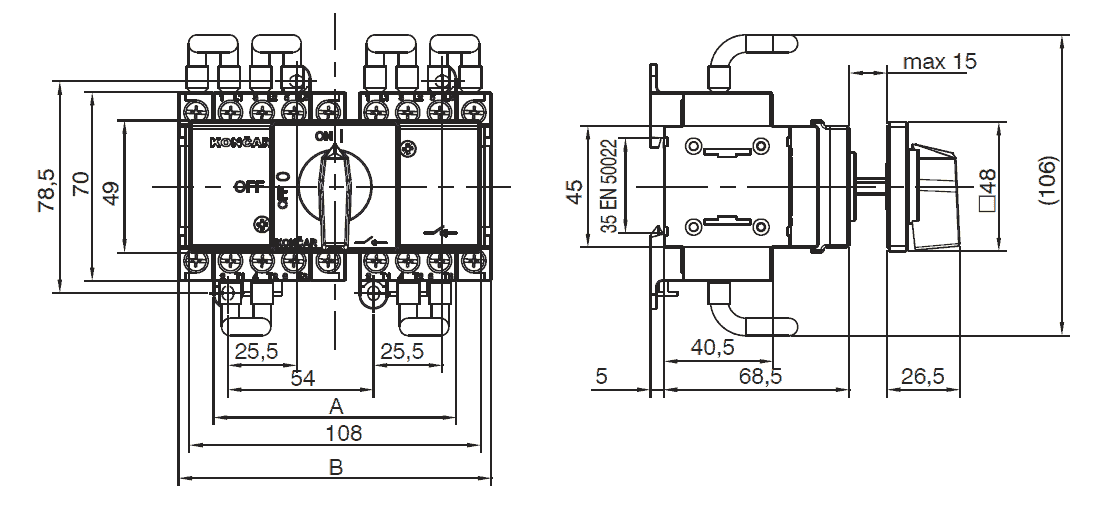

Schemi

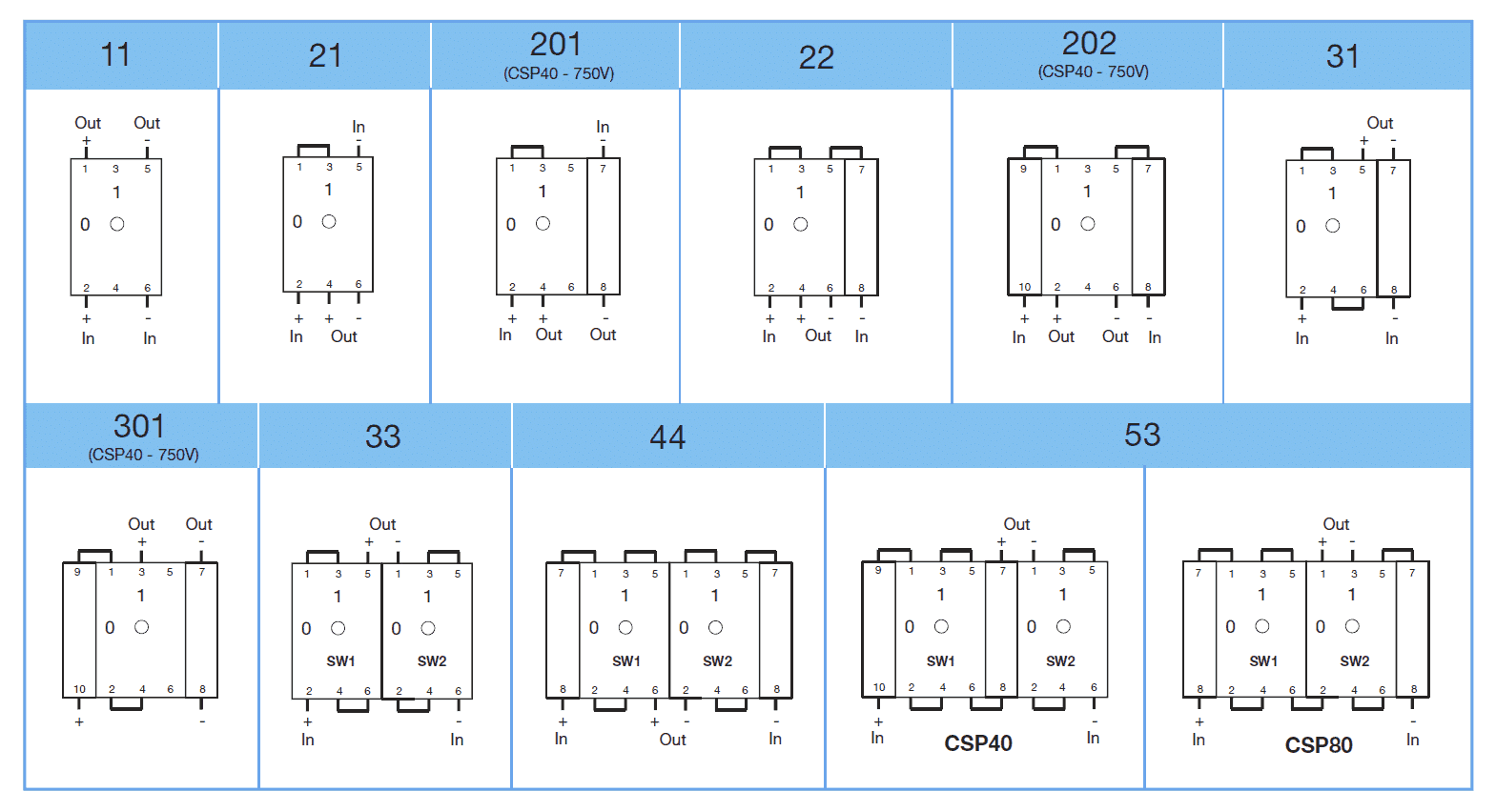

Schemi di collegamento
