Sezionatore modulare serie CS

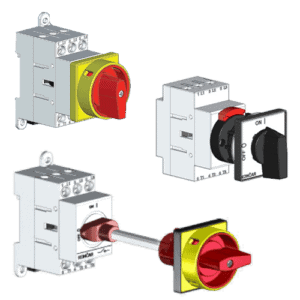

Sezionatori Modulari Serie CS
I commutatori della serie CS sono quindi particolarmente indicati come interruttori generali o come sezionatori.
Caratteristiche Generali
I commutatori della serie CS sono realizzati con materiali di altissima qualità in termini di isolamento. La struttura modulare facilita le possibilità di configurazione. Gli accessori possono essere montati sui lati del commutatore: quarto polo (Neutro) contatti ausiliari (1NO+1NC,2 NO).
Caratteristiche Tecniche
Conformità agli Standard
Approvazioni

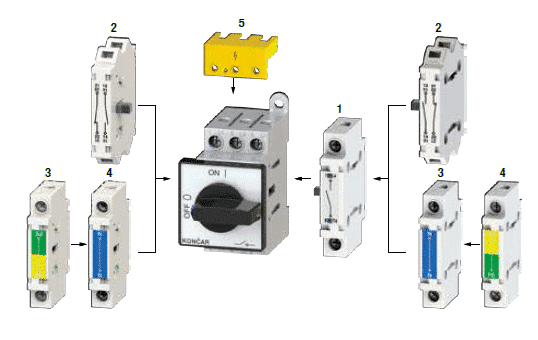

Accessori
- Quarto Polo
- Contatti ausiliari (1NO+1NC o 2NO)
- Polo di Terra
- Polo Neutro
- Protezione Contatti
Tipi
Grandezze
Grandezza A0
CS16 – CS25 – CS32 – CS40R
Grandezza A1
CS16H – CS25H – CS32H – CS40RH – CS40 – CS63 – CS80
Grandezza A2
CS100 – CS125 – CS160 – CS200

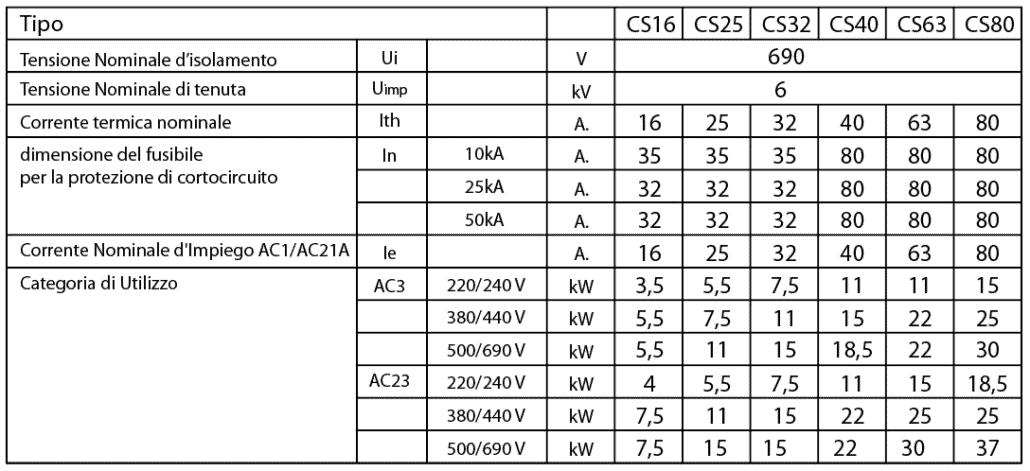

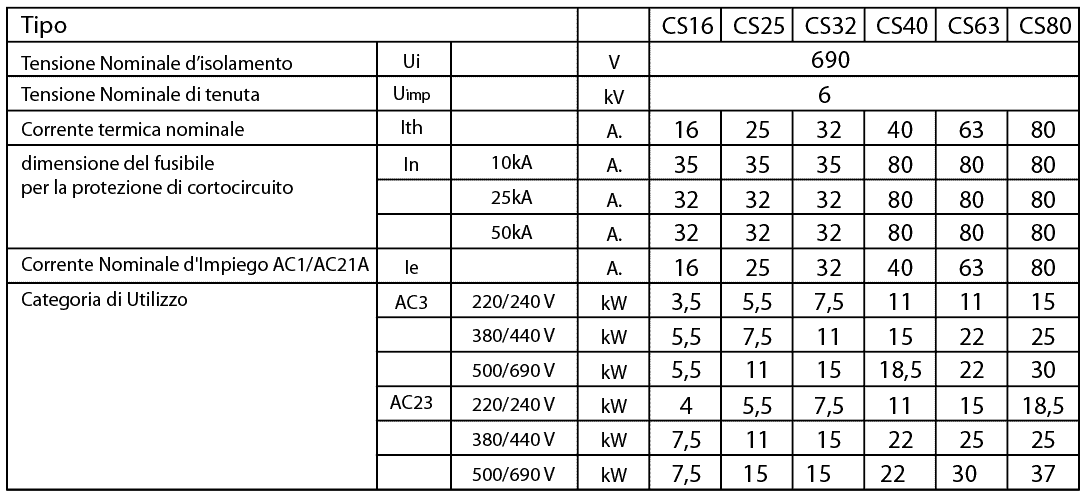

Dati Tecnici

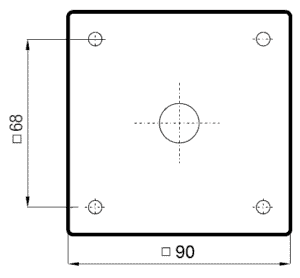

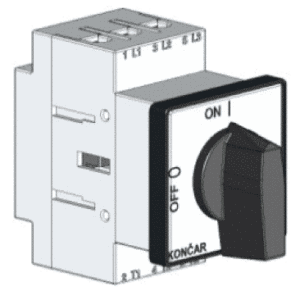

Retro quadro con mostrina IP65

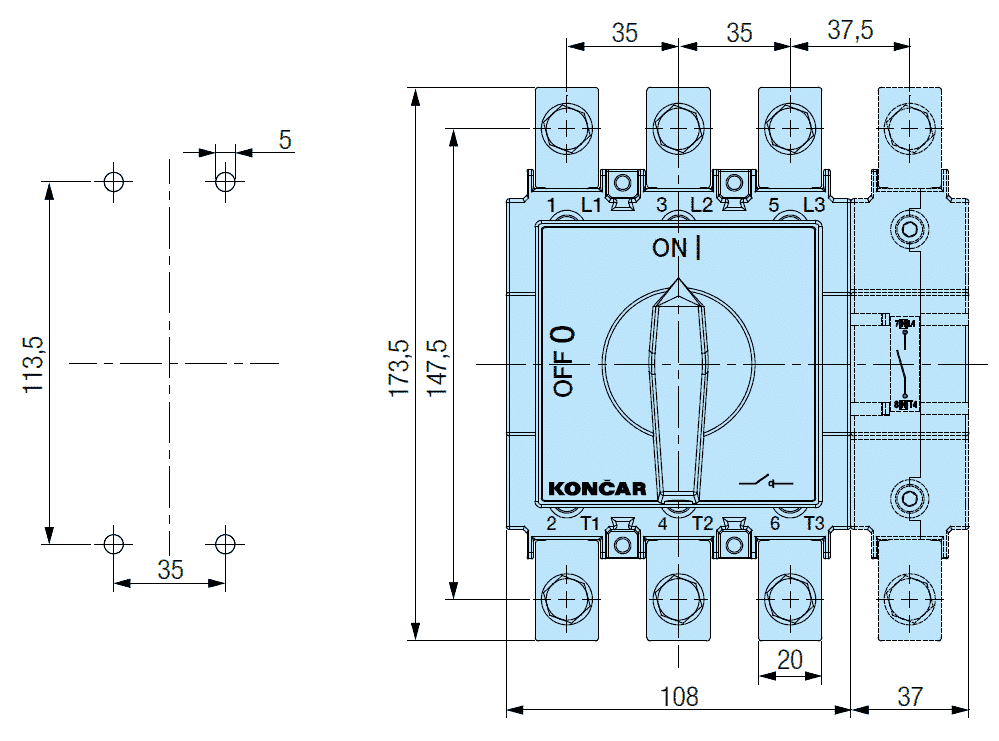

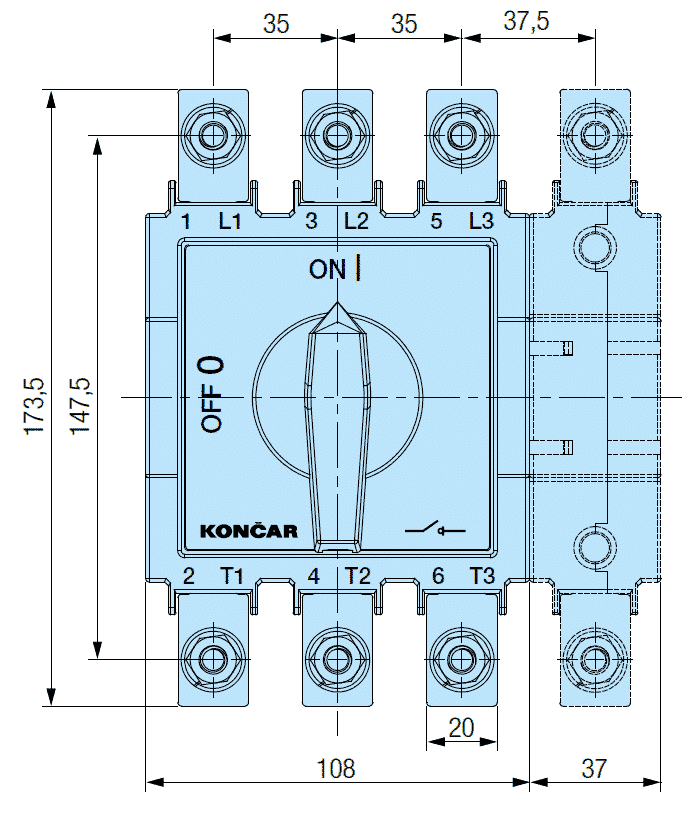

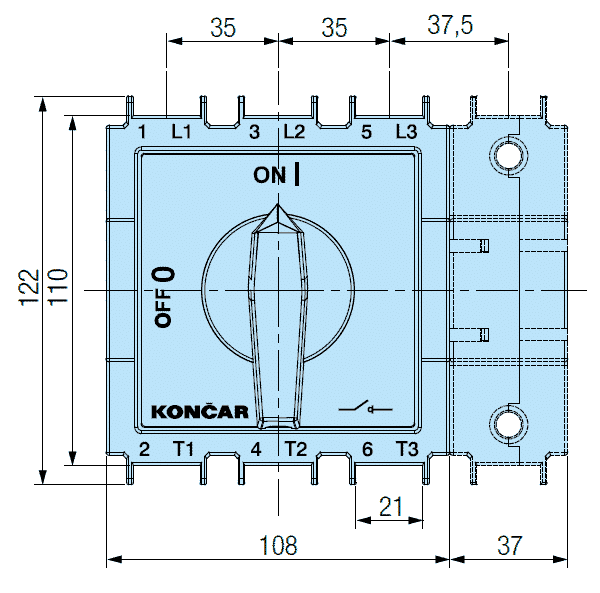

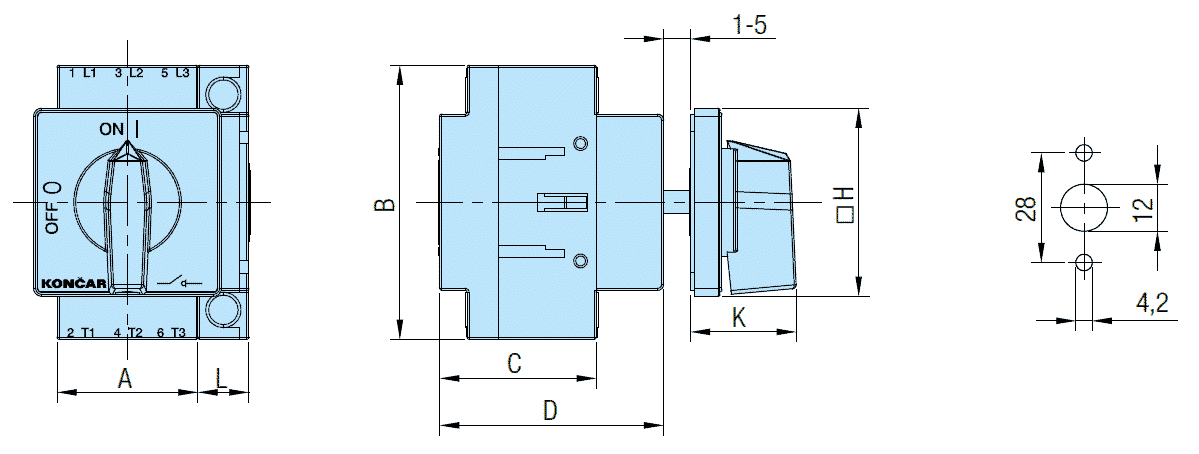

Montaggio U
CS16 – CS25 – CS32 – CS40R – CS40 – CS63 – CS80

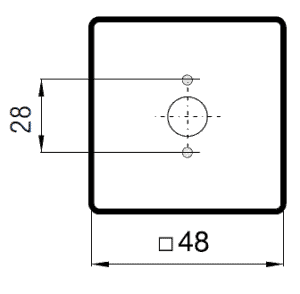

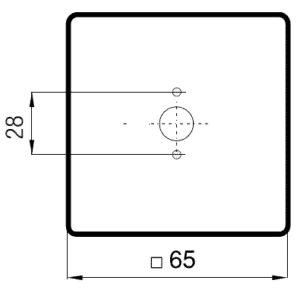

| Tipo | A | B | C | D | H | K | L |
| CS16 CS25 CS32 CS40R |
36 | 70 | 40 | 57 | 48 | 26,5 | 13,5 |
| CS40 CS63 CS80 |
54 | 76 | 40 | 57 | 65 | 34,5 | 18 |

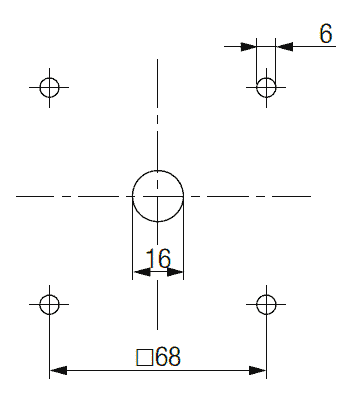

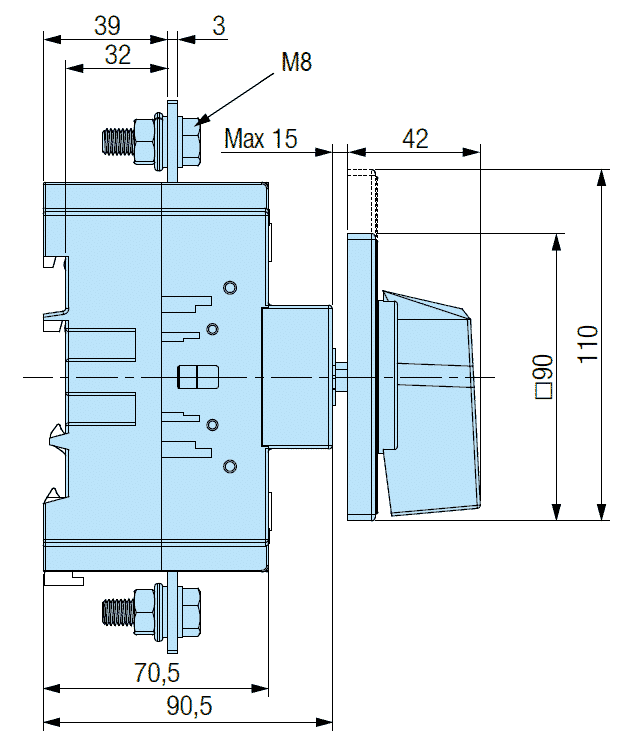

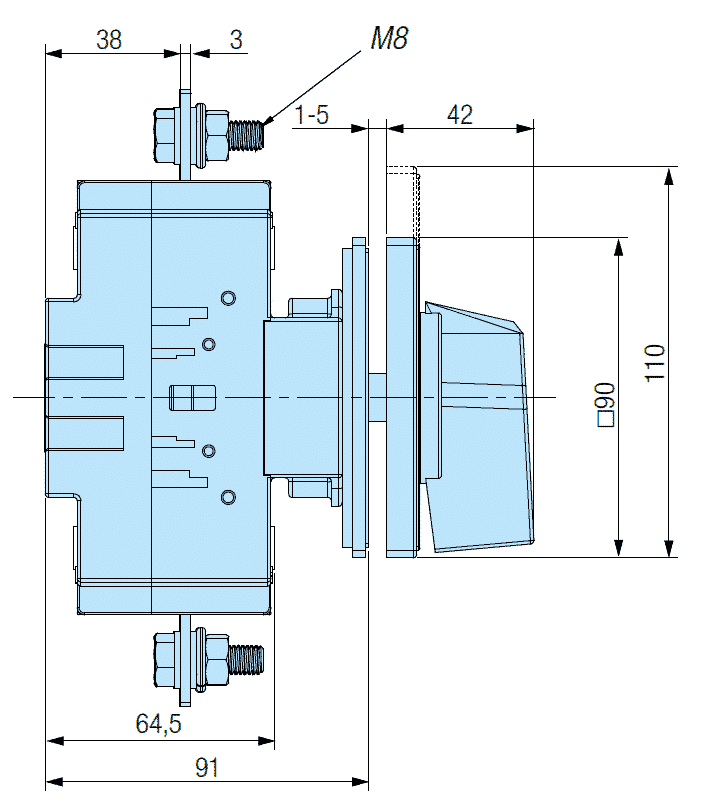

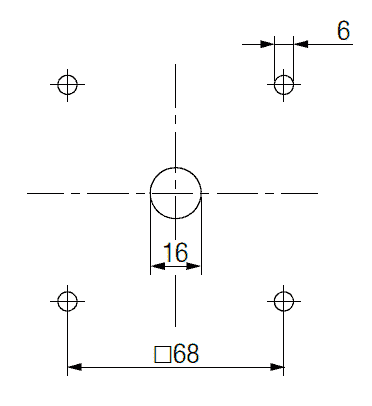

CS100 – CS125 – CS160
CS200

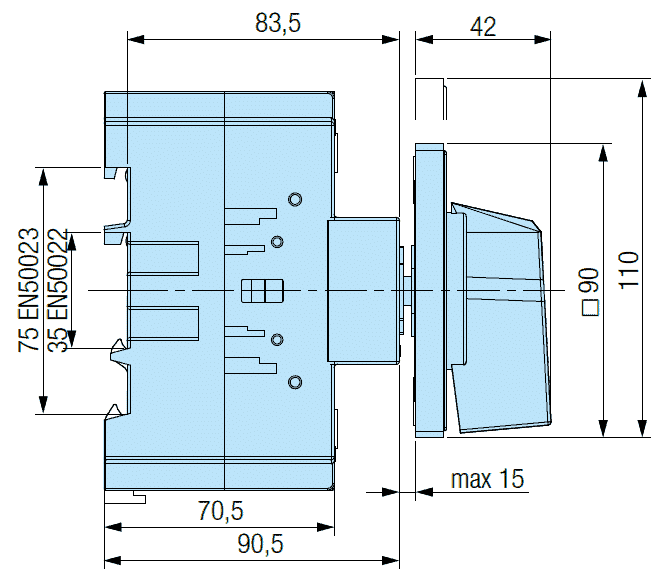

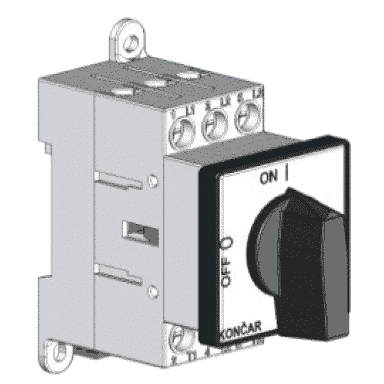

Su guida DIN mostrina IP65

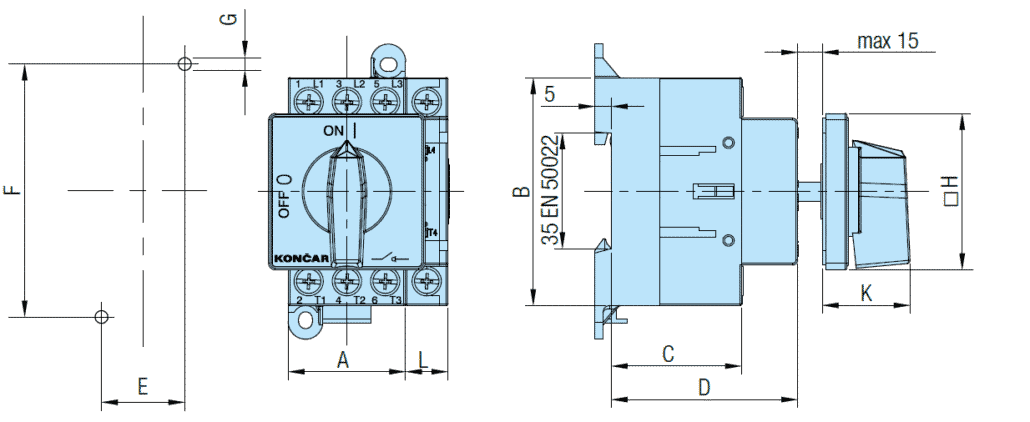

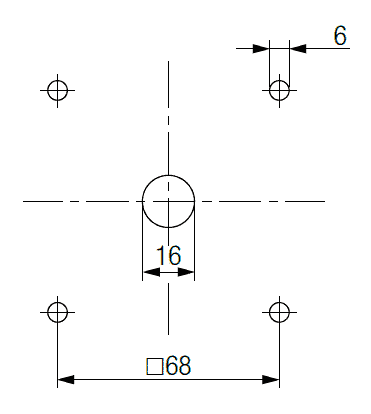

Montaggio O
CS16 – CS25 – CS32 – CS40R – CS40 – CS63 – CS80
| Tipo | A | B | C | D | E | F | ØG | H | K | L |
| CS16 CS25 CS32 CS40R |
36 | 70 | 40 | 57 | 25 | 78 | 4,5 | 48 | 26,5 | 13,5 |
| CS40 CS63 CS80 |
54 | 76 | 40 | 57 | 40 | 88 | 5,5 | 65 | 34,5 | 18 |

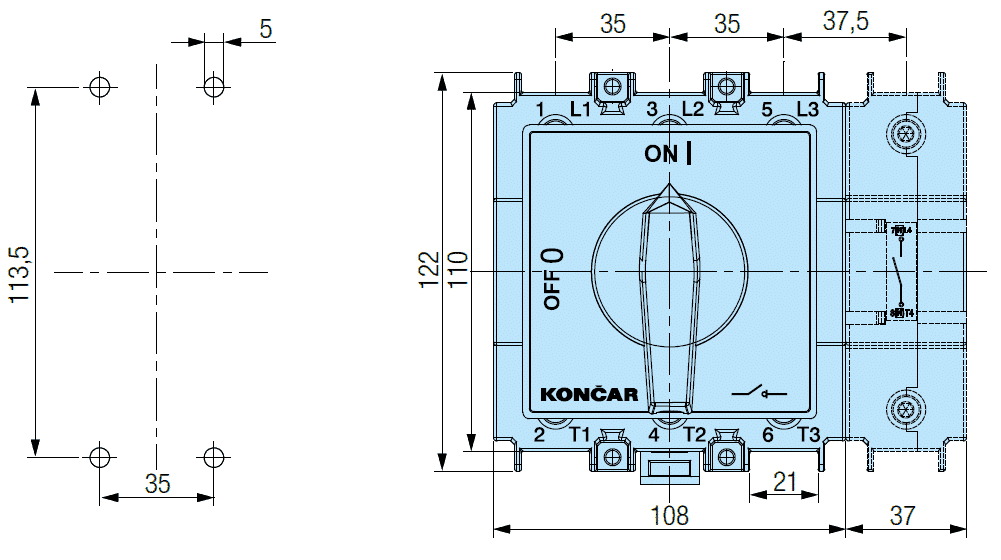

CS100 – CS125 – CS160
CS200

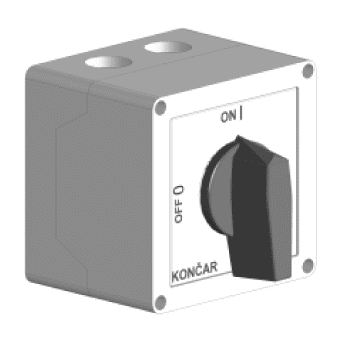

In cassetta IP65

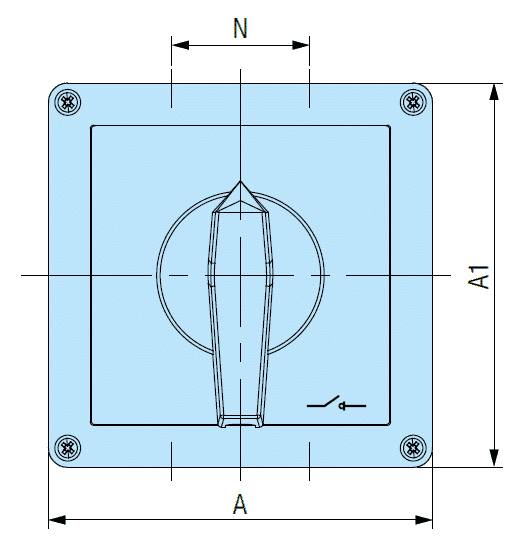

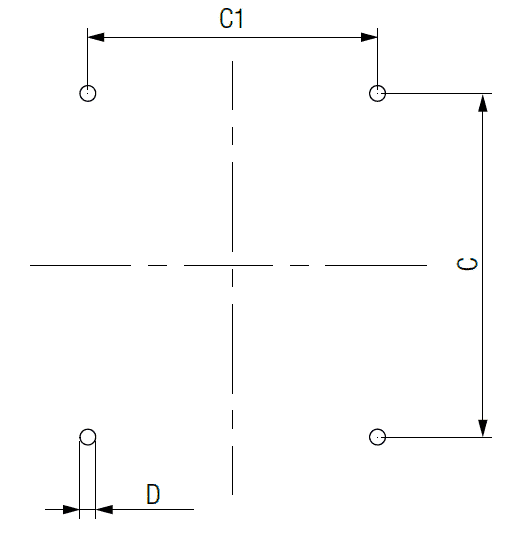

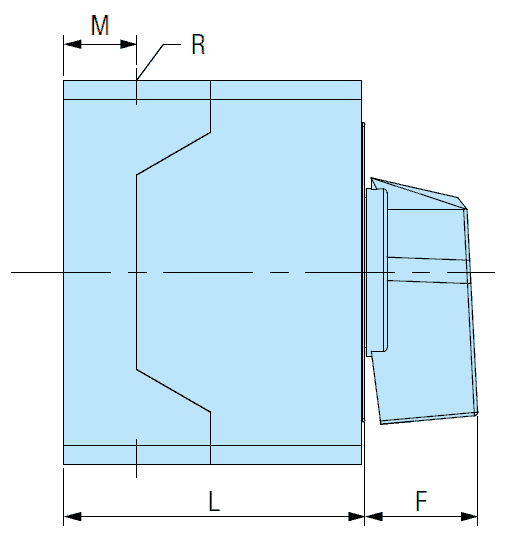

Montaggio P
| Tipo | Ingombro | A | A1 | C | C1 | D | F | M | N | L | Protezione | Fori |
| CS16 CS25 CS32 CS40R |
110×110 | 110 | 110 | 98,4 | 83 | 4,5 | 32 | 21 | 39,5 | 85,5 | IP65 | 4xPG21 o 4xM25 |
| CS40 CS63 CS80 |
125×175 | 125 | 175 | 146 | 112 | 5,5 | 32 | 21 | 68 | 84,3 | IP65 | 4xPG21+2PG1 o 4xM25+2M16 |
| CS100 CS125 CS160 CS200 | 215×295 | 215 | 295 | 240 | 160 | 5 | 43 | 32 | 110 | 147,5 | IP65 | 6xPG16 o 6xPG21 o 6xPG29 |
